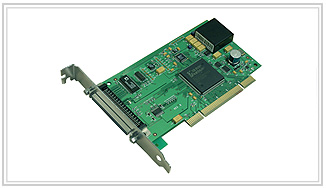

DAQ160x 系列PCI總線數據采集卡 |
|
產品名稱：PCI總線數據采集卡 |
|
產品描述：DAQ160x系列PCI總線數據采集卡，分辨率為16位，采樣率分別為250kHz(DAQ1605)，或740kHz(DAQ1606)，8通道差分/16通道單端模擬輸入。設計先進，穩定性高，不丟碼。 |
|
 |
性能指標： |
- ? 兼容PCI2.3
- ? 16位分辨率
- ? 250-kHz A/D采樣率(DAQ1605)
- ? 740-kHz A/D采樣率(DAQ1606)
- ? 8通道差分/16通道單端模擬輸入 (軟件選擇)
- ? 采樣時鐘： 4微秒, 5微秒, 10微秒,20微秒(DAQ1605)
- ? 采樣時鐘：1.3微秒, 2微秒, 4微秒, 10微秒,20微秒(DAQ1606)
- ? 支持外部同步保持（SSH）技術
- ? 100% 數字校準
- ? 512個通道/增益掃描緩沖器
- ? 2048字節的數據緩沖器
- ? 2路16位250kHz模擬輸出 (DAQ1605、DAQ1606)
- ? 支持多種觸發方式：內部/外部觸發、模擬/數字觸發、軟件觸發
- ? 8 路多用途數字I/O可設置為輸入或輸出
- ? 32-bit 計數器/定時器
|
詳細指標
模擬輸入
| 分辨率 |
16 位（不丟碼） |
| 通道數 |
16 路單端/8 路差分 |
| 接線端口 |
68 芯 SCSI 接口 |
| 增益選擇 |
1,2,4,8 軟件可選擇 |
| 輸入電壓范圍 |
(可通過掃描列表編程選擇) |
| ??雙極性 |
1±10伏, ±5伏 |
| ??單極性 |
0伏~ 10伏, 0伏~ 5伏 |
| 建立時間 |
在滿量程范圍內4微秒穩定到1 LSB |
| 最大輸入電壓 |
±11伏（相對于模擬地） |
| 過壓保護 |
±35伏 |
| 輸入阻抗 |
1兆歐姆 |
模數轉換
| A/D類型 |
逐次逼近, 每秒最大轉換率: 250k采樣點（DAQ1605），750k采樣點（DAQ1606） |
| 轉換時間 |
11.25微秒 |
| 采樣時間 |
2.75 微秒 |
| 信噪比 |
90 dB典型值 @100 kHz |
| 總諧波失真(THD) |
–100 dB典型值 @100 kHz |
| DC精確度(THD) |
|
| ??轉換噪音 |
0.7 LSB |
| ??不丟碼 |
16位 |
| AC精確度 |
|
| ??轉換噪音 |
90dB |
| ??不丟碼 |
-100dB |
| ??數據傳輸 |
支持DMA數據傳輸 |
輸入掃描列表
| 掃描列表深度 |
2048字節 |
| 掃描列表參數 |
內部/外部通道，增益, 單/雙極性 |
| 采樣率(列表之間) |
可編程4微秒, 5微秒, 10微秒, 20微秒 |
| 采樣時鐘(通道間) |
可編程每秒25萬次到7分鐘一次 |
| 通道間同步時鐘 |
每個同步時鐘單位為0.05微秒 |
模擬輸出
(DAQ1605、DAQ1606)
| 分辨率 |
16位 |
| 通道數 |
2 |
| 輸出電壓范圍 |
±10V, 0~ +10V |
| 同步輸出 |
支持 |
| 輸出緩沖 |
每通道256個點 |
數字輸入輸出
| 通道數 |
8個可設置為輸入輸出 |
| 輸入/輸出電平 |
LVTTL |
定時器/計數器
| 通道數 |
1個32位獨立定時器，1個32位自由定時器 |
| 輸入頻率 |
最大10 兆赫茲 |
| 觸發電平 |
LVTTL |
| 輸出 |
1兆赫茲到1/4,294,967,296兆赫茲 |
物理規格
| 功耗 |
正常工作5W |
| 操作溫度范圍 |
-20 ?C 到 +60 ?C |
| 存儲溫度范圍 |
-40 ?C 到 +80 ?C |
| 尺寸 |
160毫米寬x 80毫米長x15毫米高(6.3 ” x 3.15 ” x 0.6 ”英寸) |
|
| 軟件支持：
DAQ系列數據采集卡為用戶提供了豐富的軟件支持，特別提供了漢化的全中文操作界面。操作簡單易用，具有各種操作設置、采集、顯示、存儲等功能。同時提供了多種編程支持：Visual C++? , Visual Basic? , Delphi , Visual C#? , Visual Basic?.NET , Drivers for LabVIEW? , Drivers for DASYLab?
|
訂貨信息： |
型號 |
描述 |
|
DAQ1605
|
16單端/8差分,16位,250KHz,PCI總線數據采集卡,2路D/A輸出 |
DAQ1605A |
同DAQ1605，無D/A輸出 |
DAQ1606 |
16單端/8差分,16位,740KHz,PCI總線數據采集卡,2路D/A輸出 |
|
DAQ1606A
|
同DAQ1606，無D/A輸出 |
|
| |
相關產品： |
| 硬件 |
|
通過選擇CM信號調理擴展卡或Dataforth隔離信號調理模塊可實現通道擴展、同步采樣保持、高/低通濾波、抗混濾波、隔離信號調理、差分輸入/輸出、聲音、振動、應變的測試等. |
|
|
|
|
|
? C-DAS 隨機數據采集操作軟件,設置試驗參數,進行數據存儲、回放,求最大值、最小值、平均值等.特別為中國用戶設計的全中文操作界面.
|
|
? C-DAS Full 除了C-DAS的全部功能外,還具有獨特的多窗口,數據表格、工藝流程圖顯示方式,并具有虛擬通道方式. |
|
? PostAnalyst 專業數據分析軟件包, 顯示時間曲線、對數坐標、功率譜、頻譜,分析任意兩條數據曲線的相關性和
相干性等. |
|
|
應用領域 ： |
- ? 數據采集
- ? 測試測量
- ? 頻譜分析
- ? 醫療儀器
- ? 過程控制
- ? 實驗室自動化
|
|
