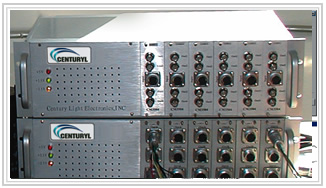

QTS1000? 高精度測試系統專用于高測度要求的應用場合：傳感器輸出信號微弱、測試點與測試系統間距距離遠、高頻噪音和直流干擾多、被測信號動態范圍寬、測試精度要求高等.系統采用靈活的模塊化架構, 特別設計的高精度前置放大器和濾波調理器,整個系統具有良好的開放性、 擴展性和可維護性.

系統性能：

• ? 標準24通道信號輸入
• ? 16-bit高分辯率A/D,200kHz高采樣率
• ? 高精度程控放大調理、高性能程控濾波調理,在同一系統中可靈活組合
• ? 獨特的模塊化結構,擴展靈活,維護方便,MTTR非常低
• ? 特殊的機箱設計,加強了電源、冷風、EMC和環境適應低,具有高M(jìn)TBF
• ? 防盜功能：系統預留接口,可根據需要獲得及時可靠的防盜檢測信息.

高精度放大（QTS1000A）

• ? 每通道獨立的程控放大器,程控增益：1,2,4,5,8,10,50,100,500,1000
• ? 最大信號輸入范圍：±10V, 最大輸出信號范圍：±10V
  ? 三種輸出模式：每通道信號同時提供三路輸出,所經的濾波器不同,截止頻率也不同,用以獲得抑制不同頻段干擾的效果,以便在不同應用場合下獲得最佳的有用信號
  　a.被測信號放大后直接輸出,輸出截止效率：DC～10kHz
  　b.被測信號通過二階Butterworth低通濾波器濾波后輸出,低通輸出截止頻率為4Hz
  　c.被測信號通過二階Butterworth高通濾波器濾波后輸出,高通輸出截止頻率為4Hz
• ? 增益精度：±0.02%(增益≤100), ±0.02%(增益>100)
• ? 輸入阻抗：2MΩ(單端)、4MΩ(差分)
• ? 輸出的直流偏移電壓：≤±1mV(增益≤100), ≤±10mV(增益>100)
• ? 輸出的直流偏移電壓有效值：≤±1mV(增益≤100), ≤±3mV(增益>100)
• ? 信號接入：12芯航空插座

高性能程控濾波（QTS1000D）

• ? 輸入量程：±5V
• ? 高通濾波：每通道獨立的一階無源高通濾波器,低端截止頻率為0.15Hz或1.6Hz可選
• ? 工作方式：各通道獨立工作方式
  ? 通道同步采樣工作方式,通道間信號最大相位差< ±1°
• ? 信號接入：7芯航空插座
• ? 輸出的直流偏移電壓有效值：≤±1mV(增益≤100), ≤±3mV(增益>100)
• ? 信號接入：12芯航空插座

型號	描述：
QTS1000A	24 通道高精度程控放大小信號測試系統
QTS1000D	24 通道高精度程控濾波動態信號測試系統
QTS1000AD	12 通道高精度程控放大小信號測試,12通道程控濾波動態信號測試系統
通道擴展、放大和濾波調理可靈活使用,請致電康泰公司； 點擊下載PDF資料
