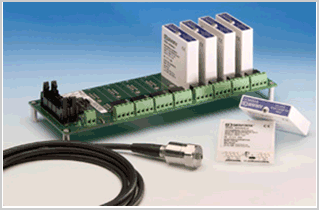

SCM5B系列隔離信號調理模塊 |
|
產品名稱：隔離信號調理模塊 |
|
產品描述：SCM5B系列是專為數據采集設計的高性能模塊化隔離調理產品,可應用于微機程控測量系統、標準數據采集系統、可編程控制器、可編程控制器、模擬記錄儀及專用控制系統. 5B采用靈活的模塊化設計，同一系統中可以按照不同測試對象混合和配置任何類型的I/O模塊, 從而減少閑置的I/O通道，節約成本。5B模塊可以采用面板安裝, 也可以DIN導軌安裝。
|
|
 |
SCM5B模塊主要性能： |
- ? 高隔離：1500Vrms 變壓器隔離?
- ? 高精度：±0.03%?
- ? 240V差分輸入保護
- ? 低漂移：±1μ V/℃
- ? 低輸出噪聲：150μVrms
- ? CMR共模抑制比：160dB
- ? NMR常模抑制比：95dB
- ? ANSI/IEEE C37.90.1 瞬態保護
- ? CSA認證(Class I, Division2, Groups A,B,C,D)
- ? FM認證(Class I, Division2, Groups A,B,C,D)
- ? CE認證，ATEX認證
|
SCM5B產品選型表： |
- 5B模塊具有650多種型號, 可以直接接入各種模擬信號: 電壓(毫伏、伏)、電流(毫安、安)、熱電偶(TC)、熱電阻(RTD)、電位計、滑線電阻、應變、真RMS輸出、頻率、兩線變送器和需要DC激勵的傳感器等, 同時還有模擬輸出模塊可以提供范圍廣泛的電流或電壓輸出, 是測試和工業現場信號調理的最佳選擇。(點擊表格中的產品型號可查詢詳細產品指標)。
|
| |
|
參數型號 |
|
|
|
|
|
|
類 別 |
mV/V
電壓輸入, 窄帶 |
mA
電流輸入, 窄帶
|
RMS
真均方根值 |
RTD 熱電阻
2線、3線 /4線
|
電位計 |
|
輸入范圍 |
±10mV～±40V |
4～20mA
0～20mA
|
0～5Arms
100mV～300Vrms |
Pt100,Cu10,Ni120 |
0～10kΩ |
|
輸出范圍 |
±5V, ±10V
0～5V, 0～10V
|
|
4～20mA
0～20mA,0～1mA
0～5V,0～10V
|
|
|
|
精 度 |
±0.03% |
|
|
|
|
|
輸入阻抗 |
5MΩ
650kΩ |
20Ω
|
1MΩ
(0.1Ω,0.025Ω)
|
50MΩ
|
50MΩ
|
|
帶 寬 |
4Hz |
|
|
|
|
|
電 源 |
+5V ±5% |
|
|
|
|
|
功 耗 |
150mW |
|
|
|
| |
|
參數型號 |
|
|
|
|
|
|
類 別 |
TC 熱電偶
非線性/線性化 |
應變 (全橋,半橋)
寬帶/窄帶 |
電流輸出
窄帶 |
電流輸出
寬帶 |
電流輸入
寬帶 |
|
輸入范圍 |
J,K,T,E,
R,S,B,C,N |
±10mV～±100mV |
±5V, ±10V
0～5V,0～20mA |
±5V, ±10V
0～5V,0～10V |
4～20mA |
|
輸出范圍 |
0～5V
0～10V |
|
4～20mA
0～20mA,±20mA |
|
±5V, ±10V
0～5V, 0～10V |
|
精 度 |
見詳細產品頁 |
|
|
|
|
|
輸入阻抗 |
50MΩ |
50MΩ |
1MΩ
(0.1Ω,0.025Ω) |
50MΩ, 2MΩ
|
20MΩ
|
|
帶 寬 |
4Hz |
10kHz/4Hz |
|
1kHz |
1kHz |
|
功 耗 |
150mW |
|
|
|
| |
|
參數型號 |
|
|
|
|
|
|
類 別 |
mV/V
電壓輸入,寬帶 |
兩線制變送器 |
通用輸入
提供DC激勵 |
頻率輸入 |
電壓輸出
50mA 驅動 |
|
輸入范圍 |
±10mV～±40V |
4～20mA
|
±1V～±10V |
0～100kHz |
±5V, ±10V
0～5V,0～10V |
|
輸出范圍 |
±5V, ±10V
0～5V, 0～10V |
|
±5V,±10V |
|
|
|
精 度 |
±0.03% |
|
|
|
|
|
輸入阻抗 |
200MΩ/650kΩ |
20Ω
|
2MΩ
|
100KΩ
|
50MΩ
|
|
帶 寬 |
10kHz |
|
|
|
|
|
功 耗 |
150mW |
|
|
|
| |
|
參數型號 |
|
|
|
|
類 別 |
伺服/電機控制器模塊 |
加速度傳感器 |
電壓衰減系統 |
|
特別說明 |
兩個模塊配對使用，延長伺服/電機控制器信號的距離并加以隔離，提供控制器和電機或執行器之間的電流回路接口 |
可直接連接ICP?, IEPE, LIVM傳感器，提供恒流源、增益和低通濾波、高通濾波，均為多檔可設 |
由兩個模塊組成 |
|
輸入范圍 |
±5V, ±10V
0～5V, 0～10V |
|
±100Vpeak～±700Vpeak
(70VAC～495VAC)
|
|
輸出范圍 |
±5V, ±10V
0～5V, 0～10V |
|
±1V
|
|
精 度 |
±0.03% |
|
|
|
輸入阻抗 |
50MΩ, 2MΩ |
10MΩ |
10MΩ |
|
帶 寬 |
1kHz |
|
|
|
電 源 |
+5V ±5% |
|
|
|
功 耗 |
1W |
|
|
|
供電要求：+5V ±5%
外形尺寸：58mm×57mm×15mm
重量： 70g
工作溫度：-40℃～+85℃
環境濕度：0～95%
|
| |
SCM5B產品型號列表： (點擊產品型號可進入相應產品的PDF資料頁) |
|
| |
|
