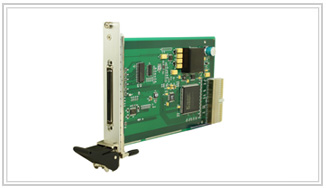

DAQ162x系列 CPCI總線數據采集卡 |
|
產品名稱：CPCI總線數據采集卡 |
|
產品描述：DAQ162x系列CPCI數據采集卡采用3U CPCI總線， 具有16位分辨率（不丟碼），250kHz/ 740kHz采樣率，8DI/16SE模擬輸入，有多種型號可選。 |
|
 |
性能指標： |
? 3U CPCI，兼容PICMG 2.0R3.0
- ? 16位分辨率
- ? 250-kHz A/D采樣率（DAQ1625）
- 740-kHz A/D采樣率（DAQ1626）
- ? 8通道差分/16通道單端模擬輸入 (軟件選擇)
- ? 采樣時鐘： 4微秒, 5微秒, 10微秒,20微秒（DAQ1625）
- 1.35微秒, 2微秒, 4微秒, 5微秒, 10微秒,20微秒（DAQ1626）
- ? 支持外部同步保持（SSH）技術
- ? 100% 數字校準
- ? 512個通道/增益掃描緩沖器
- ? 2048字節的數據緩沖器
- ? 2路250kHz模擬輸出
（DAQ1625、DAQ1626）
- ? 支持多種觸發方式：內部/外部觸發、模擬/數字觸發、軟件觸發
- ? 8 路多用途數字I/O可設置為輸入或輸出
|
詳細指標
模擬輸入
| 分辨率 | 16 位（不丟碼） |
| 通道數 | 16 路單端/8 路差分 |
| 接線端口 | 68 芯 SCSI 接口 |
| 程序增益 | 1,2,4,8 |
| 輸入電壓范圍 | (可通過掃描列表編程選擇) |
| 雙極性 | 1±10伏, ±5伏 |
| 單極性 | 0伏~ 10伏, 0伏~ 5伏 |
| 建立時間 | 在滿量程范圍內4微秒穩定到1 LSB |
| 最大輸入電壓 | ±11伏（相對于模擬地） |
| 過壓保護 | ±35伏 |
| 輸入阻抗 | 1兆歐姆 |
模數轉換
| A/D類型 | 逐次逼近, 每秒最大轉換率: 250k采樣點（DAQ1625），750k采樣點（DAQ1626） |
| 轉換時間 | 1.25微秒 |
| 采樣時間 | 2.75 微秒 |
| 信噪比 | 93 dB典型值 @2 kHz |
| 總諧波失真(THD) | –107 dB典型值 @2 kHz |
| DC精確度(THD) | |
| 轉換噪音 | 0.55LSB |
| 不丟碼 | 16位 |
| AC精確度 | |
| 轉換噪音 | 93dB |
| 不丟碼 | -107dB |
| 數據傳輸 | 支持DMA數據傳輸 |
輸入掃描列表
| 掃描列表深度 | 2048字節 |
| 掃描列表參數 | 內部/外部通道，增益, 單/雙極性 |
| 采樣率(列表之間) | 可編程4微秒, 5微秒, 10微秒, 20微秒 |
| 采樣時鐘(通道間) | 可編程每秒25萬次到7分鐘一次 |
| 通道間同步時鐘 | 每個同步時鐘單位為0.05微秒 |
模擬輸出 （DAQ1625、DAQ1626）
| 分辨率 | 16位 |
| 通道數 | 2 |
| 輸出電壓范圍 | ±10V, 0~ +10V |
| 同步輸出 | 支持 |
| 輸出緩沖 | 每通道256個點 |
數字輸入輸出
| 通道數 | 8個可設置為輸入輸出 |
| 輸入/輸出電平: | LVTTL |
定時器/計數器
| 通道數 | 1個32位獨立定時器，1個32位自由定時器 |
| 輸入頻率 | 最大10 兆赫茲 |
| 觸發電平 | LVTTL |
| 輸出 | 1兆赫茲到1/4,294,967,296兆赫茲 |
物理規格
| 功耗 | 正常工作5W |
| 操作溫度范圍 | -20 ?C 到 +60 ?C |
| 存儲溫度范圍 | -40 ?C 到 +80 ?C |
| 尺寸 | 160毫米寬x 100毫米長x20.3毫米高(6.3 ” x 3.94 ” x 0.8 ”英寸) |
|
| 軟件支持：
DAQ系列數據采集卡為用戶提供了豐富的軟件支持，特別提供了漢化的全中文操作界面。操作簡單易用，具有各種操作設置、采集、顯示、存儲等功能。同時提供了多種編程支持：Visual C++? , Visual Basic? , Delphi , Visual C#? , Visual Basic?.NET , Drivers for LabVIEW? , Drivers for DASYLab? |
訂貨信息： |
| 型號 |
描述 |
| DAQ1625 |
16單端/8差分,16位,250KHz,CPCI總線數據采集卡,2通道D/A輸出 |
| DAQ1625A |
同DAQ1625，無D/A輸出 |
| DAQ1626 |
16單端/8差分,16位,740kHz,CPCI總線數據采集卡,2通道D/A輸出 |
| DAQ1626A |
同DAQ1626，無D/A輸出 |
|
| |
相關產品： |
| 硬件 |
|
通過選擇CM信號調理擴展卡或Dataforth隔離信號調理模塊可實現通道擴展、同步采樣保持、高/低通濾波、抗混濾波、隔離信號調理、差分輸入/輸出、聲音、振動、應變的測試等. |
|
|
|
|
|
? C-DAS 隨機數據采集操作軟件,設置試驗參數,進行數據存儲、回放,求最大值、最小值、平均值等.特別為中國用戶設計的全中文操作界面. |
|
? C-DAS Full 除了C-DAS的全部功能外,還具有獨特的多窗口,數據表格、工藝流程圖顯示方式,并具有虛擬通道方式. |
|
? PostAnalyst 專業數據分析軟件包, 顯示時間曲線、對數坐標、功率譜、頻譜,分析任意兩條數據曲線的相關性和 相干性等. |
|
|
應用領域 ： |
- ? 數據采集
- ? 測試測量
- ? 頻譜分析
- ? 醫療儀器
- ? 過程控制
- ? 實驗室自動化
|
|
