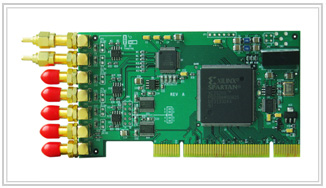

DAQ164x系列 PCI總線多功能同步采樣數據采集卡 |
產品型號：DAQ164x系列
|
產品名稱：PCI總線多功能同步采樣數據采集卡 |
|
產品描述：DAQ164x系列PCI總線數據采集卡，采用每通道獨立A/D的設計，16位分辨率 每通道250kSPS采樣率，6通道間同步采樣，100% 數字校準，設計先進，性能穩定， 可靠性高。 |
|
 |
性能指標： |
- ? PCI 2.3兼容
- ? 6 個獨立的16位 ADC,
- ? 每通道 250 kSPS的采樣率
- ? 低功耗和寬輸入帶寬
- ? 軟件配置和掃描速度
- ? 6通道同步采樣
- ? 100% 數字校準
- ? 512個通道/增益掃描緩沖器
- ? 2048字節的數據緩沖器
- ? 支持多種觸發方式：內部/外部觸發、模擬/數字觸發、軟件觸發
- ? 32位自由定時器（用于PCI clock計數2）
|
詳細指標
模擬輸入
| 分辨率 |
16 位 |
| 通道 | 6 個獨立的16位 ADC, |
| 接線端口 | 68 芯 SCSI 接口 |
| 輸入電壓范圍 | ±10V, ±5V 通過軟件可編程序 |
| 建立時間 | 在滿量程范圍內4微秒穩定到1 LSB |
| 最大輸入電壓 | ±11伏（相對于模擬地） |
| 過壓保護 | ±35伏 |
| 輸入阻抗 | 1兆歐姆 |
模數轉換規格
| A/D類型 | 逐次逼近,最大轉換率每秒25萬個采樣點626） |
| 轉換時間 | 3.1微秒 |
| 采樣時間 | 0.55 微秒 |
| 通道間隔離 | -100 分貝 |
| 總諧波失真(THD) | –107 dB典型值 @2 kHz |
| DC精確度 | |
| 不丟碼 | 16位 |
| 積分非線性 |
± 3 LSB |
| 滿量程誤差 |
± 0.22％ typical |
| 零誤差 |
± 0.004％ |
| AC精確度 | |
| 信號噪聲及失真比 | 84 dB Typ @50 kHz |
| 信噪比 | 85dB |
| 總諧波失真 | -90dB |
輸入掃描列表
| 掃描列表深度 | 2048字節 |
| 掃描列表參數 | 內部/外部通道，增益, 單/雙極性 |
| 采樣率(列表之間) | 可編程4微秒, 5微秒, 10微秒, 20微秒 |
| 采樣時鐘(通道間) | 可編程每秒25萬次到7分鐘一次 |
| 通道間同步時鐘 | 從 1 到 4G的可編程時鐘 |
定時器/計數器
| 通道數 | 1個32位獨立定時器 |
| 輸入頻率 |
最大33 兆赫茲 |
| 觸發電平 | LVTTL |
| 輸出 | 無 |
物理規格
| 功耗 | 正常工作5W |
| 操作溫度范圍 | 0 ?C 到 +60 ?C |
| 存儲溫度范圍 | -40 ?C 到 +80 ?C |
| 尺寸 | 160毫米寬x 15毫米高x 80毫米長(6.3 ” x 0.6 ” x 3.15 ”) |
|
| 軟件支持：
DAQ系列數據采集卡為用戶提供了豐富的軟件支持,特別提供了漢化的全中文操作界面。操作簡單易用,具有各種操作設置、采集、顯示、存儲等功能。同時提供了多種編程支持: Visual C++? ,Visual Basic?,Delphi,Visual C#?,Visual Basic? .NET ,Drivers for LabVIEW?,Drivers for DASYLab? |
訂貨信息： |
| 型號 |
描述 |
| DAQ1645 |
6通道,16位,250KHz/通道,PCI總線數據采集卡，每通道獨立AD |
|
| |
相關產品： |
| 硬件 |
|
通過選擇CM信號調理擴展卡或Dataforth隔離信號調理模塊可實現通道擴展、同步采樣保持、高/低通濾波、抗混濾波、隔離信號調理、差分輸入/輸出、聲音、振動、應變的測試等. |
| |
| |
|
? C-DAS 隨機數據采集操作軟件,設置試驗參數,進行數據存儲、回放,求最大值、最小值、平均值等.特別為中國用戶設 |
|
? C-DAS Full 除了C-DAS的全部功能外,還具有獨特的多窗口,數據表格、工藝流程圖顯示方式,并具有虛擬通道方式. |
|
? PostAnalyst 專業數據分析軟件包, 顯示時間曲線、對數坐標、功率譜、頻譜,分析任意兩條數據曲線的相關性和 |
|
|
應用領域 ： |
- ? 電源在線監控系統
- ? 高速數據采集
- ? 過程控制
- ? 儀表
- ? 多軸定位系統
|
|
