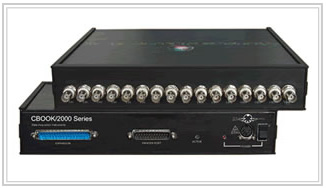

CBOOK2000高精度數據采集器 |
|
產品名稱：高精度數據采集器 |
|
產品描述：CBook2000 系列產品是一款高速、高性價比的便攜數據采集器,系統小巧、結構緊湊、連接簡便,為現場測試和實驗室測試人員提供了高性能的測試解決方案. |
|
 |
性能指標： |
- ? 200kHz 高速A/D采樣速度
- ? 16-bit 高精度分辨率
- ? ±1.25V-- ±10V 程控輸入量程
- ? 多種觸發方式：預觸發、后觸發,可任意設置觸發通道
- ? 多種計算機通訊接口：并口(EPP、雙向、和標準并口)、USB 口、以太網
- ? 隨機中文界面操作軟件
- ? ActiveX Controls 支持 Windows 環境下VB 、C++程序
多通道采樣
CBook2000 系列采集器可接受16-32通道單端或雙端電壓輸入,提供 BNC 信號輸入端子,使其方便用戶現場的信號連接.信號測試范圍寬,可程控調節測試量程從±1.25到±10V,系統輸入通道可擴展至240個通道.
多種接口方式
CBook2000系列的所有產品都具有多種計算機接口方式,可選擇打印機接口(EPP、雙向、標準并口)USB接口或Ethernet接口.適用于各種類型計算機,以太網口使用通用TCP/IP協議,中繼轉接最大通訊距離超過1英里(2公里).USB口具有即插即用,支持"熱插拔".
多種傳感器支持
根據實際測試需求可選配各種信號調理產品,如應變、振動、熱電偶、熱電阻、頻率、小電壓信號、電流等,用于支持各種傳感器接口.
隨機豐富的軟件支持
CBook2000 系列為用戶提供了豐富的軟件支持,特別提供了漢化的全中文操作界面。操作簡單易用具有各種操作設置、采集、顯示、存儲功能,同時提供 ActiveX Controls 用于客戶各種語言的編程支持.
專業測試分析軟件平臺
專業組態信號采集分析軟件,具有中文版界面,無需編程即可組成實用測試分析系統,可生成工藝流程顯示、多窗口顯示功能等功能.信號多種存儲格式,可進行過程再現、后期分析.
|
訂貨信息 |
| 型號 |
描述 |
| CBook2000P |
EPP接口,32通道便攜數據采集器,包括：AC電源適配器,并口通訊線,CDAS軟件包. |
| CBook2000U |
USB接口,32通道便攜數據采集器,包括：AC電源適配器，并口通訊線，CDAS軟件包 |
| CBook2000E |
Ethernet接口,32通道便攜數據采集器,包括：AC電源適配器,并口通訊線,CDAS 軟件包. |
| CBook2001P |
EPP接口,16通道可擴展,便攜數據采集器,含AC電源適配器,并口通訊線DAS軟件包, |
| CBook2001U |
USB接口,16通道可擴展,便攜數據采集器,含AC電源適配器,并口通訊線,CDAS軟件包 |
|
CBook2001E |
Ethernet接口,16通道可擴展,便攜數據采集器,含AC電源適配器,并口通訊線CDAS 軟件包 |
|
| |
相關產品 |
| 硬件 |
通過選擇下列擴展卡或擴展模塊可實現通道擴展、同步采樣保持、高、低通濾波、抗混濾波、隔離信號調理、差分輸入/輸出、聲音、振動、應變的測試等. |
| CM1032
32通道模擬擴展卡 |
CM1932
32通道程控增益擴展模塊 |
| CM3504/8
4或8通道動態信號調理模塊 |
CM4016
16通道多功能信號調理模塊 |
| 軟件 |
- ? C-DAS
隨機數據采集操作軟件,設置試驗參數,進行數據存儲、回放,求最大值、最小值、平均值等.特別為中國用戶設計的全中文操作界面.
- ? C-DAS Full
除了C-DAS的全部功能外,還具有獨特的多窗口,數據表格、工藝流程圖顯示方式,并具有虛擬通道方式.
- ? PostAnalyst 專業數據分析軟件包,
顯示時間曲線、對數坐標、功率譜、頻譜,分析任意兩條數據曲線的相關性和相干性等.具有數據分析、各種運算、圖形顯示、數據存盤及各種控制功能。
|
|
應用實例 |
|
薄板檢測系統
系統采用我公司的高速便攜數據采集器,配合多種信號調理器和多功能組態軟件Dasylab,進行在線檢測.采用此系統后,省卻了寶鋼每年一度的常規生產線安全檢測,實現了其不間斷生產的要求...
磁浮列車車載綜合測試
系統采用以太網便攜數據采集器和多種信號調理器,進行多點測試,采集車輛的振動、溫度、位移、應變、壓力等多種多路信號,并通過組態化軟件Dasylab 進行處理分析,很好的完成了磁浮的各項測試要求;此系統應用在上海磁浮車載系統.建筑工程力學測試系統
系統采用我公司的高速數據采集系統和組態軟件,組建成專用力學測試實驗臺.
水下無線電噪音測試實驗臺
系統采用我公司的高速便攜數據采集系統和多功能組態軟件,成功組建了水下無線電測試實驗臺.
振動臺綜合檢測系統
我公司為徐州重工集團的振動臺測試,提供了從加速度傳感器、信號調理、數據采集、到后期分析處理軟件的一整套測試產品,成功搭建了一個大型重工測試平臺, 完成振動、溫度、頻率、應變、力等多路多種信號的測試.
汽車發動機測試系統
大眾公司的發動機研究室采用我公司的高速數據采集系統和組態分析軟件,組成發動機檢測平臺,實現了其測試發動機振動噪音、溫度、流量等多路多種信號的要求.
汽車車載綜合測試系統
系統采用與筆記本電腦配合使用的便攜式數據采集系統,實現了在車輛行駛過程中采集、測試發動機的振動、溫度、整車振動、傳動裝置振動等多路多信號測試要求,整個系統結構緊湊、體積小巧,適于車載測試.
汽車傳動及齒輪裝置測試系統
在產品開發過程中,要求對電動車傳動裝置及齒輪部位的振動、溫度、頻率、應變等多路多信號進行測試,采用并行口數據采集器、信號調理器、組態軟件DASYLab組成了便攜式測試系統. |
|
|
