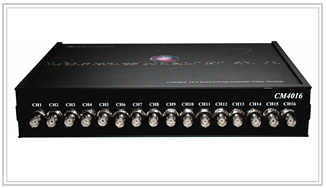

CM4016? 16通道振動信號調理模塊 |
|
產品名稱： 16通道振動信號調理模塊 |
|
|
產品描述：CM4016?16通道振動信號調理模塊,用于動態信號測試系統的前級信號調理，可對壓電傳感器，如加速度計或音頻信號以及其他各種類型的動態信號進行調理。為系統前端信號提供程控增益、抗混疊濾波、AC/DC耦合等功能。CM4016? 內部采用獨特雙層設計，將數字信號和模擬信號及供電電路分割開來，可以有效地避免相互干擾，提高系統測試精度。
|
|
 |
性能指標： |
- ? 輸入通道：16個動態輸入通道
- ? 輸入量程：±10V
- ? 輸入保護電壓：±40V
- ? 程控增益：每通道獨立高精度程控放大器
- 低增益1、2、5、10(CM4016x-L)或高增益:1、10、100(CM4016x-H)
- ? 耦合形式：AC或DC可選,AC耦合時高通的低端截止頻率為0.16Hz
- ? 濾波功能：濾波類型：8階低通Elliptic低通濾波器,低噪聲及低失真,
- 截止頻率：從1.5259Hz到10kHz有32763種可選,截止頻率精度:0.1%
- Fin=1.2fc 截止頻率的衰減率高達-58dB,濾波器0.8fc 截止頻率內平坦度±0.08dB
- 8組通道每組可設定不同的濾波截止頻率
- ? 隨機提供友好的Windows環境下操作控制軟件,通過RS-232口與計算機通訊,可在試驗過程中隨時進行參數設置與修改, 包括恒流源、增益、截止效率等設置,并可進行參數狀態查詢.
- ? 傳感器激勵源：每通道獨立的恒流源,可直接接入ICP?型加速度傳感器，可選擇接入或斷開
- ? 同步方式：外同步(由用戶提供同步信號)或內同步(由A/D采集板卡發出) (CM4016SSH)
- ? 輸入阻抗：1MΩ,有效減少回路誤差
- ? 友好的Windows環境下操作控制軟件,直接通過RS-232口與計算機連接進行參數設置,所有參數均由軟件控制進行設置,并可進行工作狀態查詢
- ? 計算機控制通訊接口：RS-232
- ? 多臺級聯接口：RS-485
- ? 信號接入:BNC插頭
- ? 信號接出:D型37芯端子,可配接任何廠家的數據采集產品
|
訂貨信息： |
型號 |
描述 |
| CM4016C-L |
16通道振動信號調理模塊,直接傳感器接口,低增益:1.2.5.10 |
| CM4016C-H |
16通道振動信號調理模塊,直接傳感器接口,高增益:1,10,100 |
| CM4016SSH-L |
16通道振動信號調理模塊,同步采保,低增益:1.2.5.10? |
| CM4016SSH-H |
16通道振動信號調理模塊,同步采保,高增益:1,10,100? |
|
