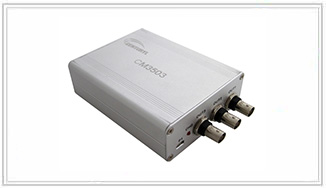

CM3503? 三通道加速度傳感器模塊 |
|
產品名稱：三通道加速度傳感器調理模塊 |
|
產品描述：CM3503?三通道加速度傳感器調理模塊,主要用于為IEPE型加速度傳感器信號提供恒流源供電,將傳感器輸出信號進行隔直處理,變?yōu)闃?biāo)準電壓信號,供后級數據采集器進行信號采集與分析.配有傳感器在線指示燈,可以顯示加速度傳感器的工作狀態。
CM3503?內部帶有充電電池,無需外接供電電源,一次充電,支持時間長達24小時以上(如僅有單路,則使用時間大于72小時).模塊體積小巧,便于攜帶,配接便攜式數據采集儀非常適用于臨時性測試及野外測試使用.可與國內外各個廠家的IEPE加速度傳感器配套使用.
|
|
 |
性能指標： |
- ? 信號輸入：3通道，IEPE型加速度傳感器信號
- ? 信號輸出：±10V
- ? 傳感器供電：4mA恒流源供電，適用于IEPE型加速度傳感器
- ? 增益放大：1、10,開關設定
- ? 耦合形式：AC耦合，耦合頻率：0.1Hz(-3dB)
- ? 濾波功能：2階低通濾波，截止頻率1.2kHz、12kHz、200kHz（出廠前設定）
- ? 傳感器在線指示燈：有
- ? 供電：CM3503?配有可充電電池,650mAH,USB接口充電.每次充電時間大約2小時,充電后使用時間大約24小時
(如僅使用單路,則使用時間大于72小時)
CM3503A?無充電功能，DC供電：24V
- ? 信號連接：
-接入：BNC端子
-接出：BNC端子
- ? 使用環境：-20～70°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：153mm*90mm*40mm
- ? 重量：385g
|
訂貨信息： |
| 型號 |
描述 |
CM3503 |
?三通道加速度傳感器調理模塊，帶有可充電電池，為IEPE型加速度傳感器提供恒流源供電 |
CM3503A |
?三通道加速度傳感器調理模塊，不帶可充電電池，為IEPE型加速度傳感器提供恒流源供電 |
|
