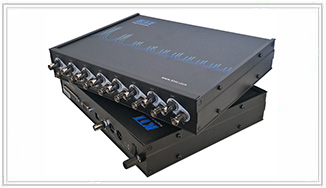

CM4016D? 16通道振動信號調理模塊 |
|
產品名稱： 16通道振動信號調理模塊 |
|
|
產品描述：CM4016?系列16通道動態信號調理模塊,主要用于動態信號測試系統的前級信號調理,可對壓電傳感器,如加速度計或音頻信號以及其他各種類型的動態信號進行調理.具有放大、濾波、AC/DC耦合等功能,同時為IEPE型傳感器提供恒流源.小巧便攜，是進行現場動態信號測試的最佳選擇。
CM4016D?為全程控動態信號調理模塊,采用5階編程5階Butterworth濾波器,內裝協處理器及存儲器，增益設置、濾波截止頻率、AC/DC耦合等各項參數均用過軟件進行設僵,實現了完全程控。
|
|
 |
性能指標： |
- ? 信號輸入：16個通道,動態信號
- ? 輸入量程：±10V
- ? 信號輸出：±10V
- ? 增益放大：1、2、5、10,每通道獨立高程控設置
- ? 耦合形式：程控選設AC或DC耦合,AC耦合時,高通的低端截止頻率為0.16Hz(可定制0.05Hz)
- ? 濾波功能：每通道獨立的可編程5階Butterworth低通濾波器,截止頻率：2Hz~30kHz
- ? 輸入阻抗：1MΩ,有效減少回路誤差
- ? 隨機軟件：友好的Windows環境下操作控制軟件,可在試驗過程中隨時進行參數設置與修改,包括恒流源、增益、截止效率等設置,并可進行參數狀態查詢.
- ? 計算機控制通訊接口：USB
- ? 多臺級聯接口：RS-232
- ? 傳感器狀態指示燈：每通道傳感器故障、激勵源指示
- ? 供電：12VDC@1A
- ? 信號連接：
-接入:BNC端子
-接出:同時提供D型37芯端子
- ? 使用環境：-20～70°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：280mm×220mm×50mm）
- ? 重量:1.6kg
|
訂貨信息： |
型號 |
描述 |
| CM4016D |
16通道振動信號調理模塊,直接傳感器接口,增益:1.2.5.10,可擴展 |
|
