| 您的位置：首頁>>產品中心>> 信號調理>>CM系列信號調理產品>>CM3608? 8通道全程控動態應變信號調理模塊 |
|

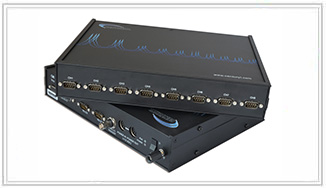

CM3608? 8通道全程控動態應變信號調理模塊 |
|
產品名稱：8通道全程控動態應變信號調理模塊 |
|
|
產品描述： CM3608?8通道全程控動態應變信號調理模塊, 主要應用于動態應變信號測試系統的前級信號調理,也可以連接各種應變式傳感器(應變力、力、壓力、位移、速度、加速度等)輸出的信號，也可直接接入電壓信號或電阻式傳感器。
CM3608?提供了動態應變信號測試所需的全部功能:高精度直流橋路激勵源、高精度程控放大、濾波、AC/DC耦合等, 所有參數均可通過軟件進行設置,實現了完全程控。除AC/DC耦合外無觸點，保證了精準、低噪聲和長壽命。 |
|
 |
性能指標： |
- ? 信號輸入：8通道，應變傳感器或應變片電橋信號
- ? 信號輸出：±10V
- ? 橋路方式：1/4橋、半橋、全橋
- ? 應變片阻值范圍：>50 Ohms
- ? 測量范圍：0～±100000 με
- ? 線性精度：±0.1% of FSR (max)
- ? 橋路激勵源：每通道獨立的高精度恒壓源,可程控選設為1.25V、2.5V、5V、10V;
- 六線制長線補償電橋，適合長距離測量。
- ? 增益放大：1、2、5、10、100、200、500、1000、2000、5000、10000,每通道獨立程控設置
- ? 自動調節橋路平衡
- ? 濾波功能：每通道獨立可選4階低通濾波器,10Hz、100Hz、1kHz、Bypass(程控設置)
- ? 耦合形式：程控選設AC或DC耦合,AC耦合時，高通的低端截止頻率為0.37Hz
- ? 隨機軟件：友好的Windows環境下操作控制軟件,可在試驗中隨時進行參數設置與修改,包括激勵源、增益、截止頻率等設置,并可進行參數狀態查詢,實現了完全軟件控制
- ? 獨特的結構設計,緊湊小巧,堅固的全金屬封裝,便于攜帶至現場和野外,可與CBook? 系列便攜式數據采集器配合使用,組成理想的現場便攜動態應變測試系統
- ? 供電：12VDC@1A
- ? 信號連接：
-接入:D型9芯端子,可選接線橋盒
-接出:D型37芯端子
- ? 使用環境：-20～70°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸： 280mm×220mm×50mm）
- ? 重量:1.5kg
|
訂貨信息： |
型號 |
描述 |
| CM3608 |
8通道程控動態應變信號調理模塊,高精度恒壓源，可擴展 |
| CC-120 |
橋路連接器，訂貨時需注明：全橋、半橋、1/4橋 |
|
相關產品： |
|
|
|
|
|
| CM1032 |
32通道模擬信號擴展卡,程控增益 |
| CM1932 |
32通道模擬信號擴展模塊,程控增益.標準19'上架安裝 |
| CM3100 |
8通道智能應變調理測試儀 |
| CM3501 |
單通道振動信號調理模塊,為加速度傳感器提供恒流源,信號輸出4~20mA |
| CM3502 |
單通道恒流源模塊,為加速度傳感器提供電源和隔直 |
| CM3503 |
3通道加速度傳感器模塊,為加速度傳感器提供電源和隔直 |
| CM3504 |
4通道動態信號調理模塊,帶有抗混疊濾波和恒流源輸出 |
| CM3508D |
8通道加速度信號調理模塊,,帶有5階低通濾波器和恒流源輸出 |
| CM3508LC |
8通道動態信號調理模塊,帶有2階低通濾波器和恒流源輸出 |
| CM3601 |
單通道應變信號調理模塊,帶有供電和可充電電池 |
| CM3608 |
8通道動態應變信號調理模塊,全程控,高精度,可選同步采保 |
| CM3616 |
16通道動態應變信號調理模塊,全程控 |
| CM4016D |
16通道全程控動態信號調理模塊,有5階低通濾波器和恒流源輸出 |
| CM4016LC |
16通道加速度信號調理模塊,提供恒流源,增益和濾波頻率可選 |
| CM4030 |
16通道測電流/電壓擴展模塊,程控增益 |
| CM4032 |
16/32通道程控增益擴展箱,適用于便攜式測試系統,BNC輸入 |
| CM4064 |
64通道模擬信號擴展箱,BNC輸入 |
| CM4108 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,專用型 |
| CM4116 |
8通道/16通道熱電阻(RTD) 溫度信號調理模塊,通用型 |
| CM4204 |
4通道高精度程控放大信號調理卡 |
| CM4216 |
16通道多用途隔離信號調理箱,可內置16個5B隔離信號調理模塊,螺絲端子輸入 |
| CM4218 |
16通道多用途隔離信號調理箱,可內置16個8B隔離信號調理模塊,螺絲端子輸入 |
| CM4302 |
4通道頻率-電壓轉換器,頻率范圍:500Hz - 100kHz |
| CM4504 |
4通道高性能程控濾波調理卡 |
| CM5BP/CM8BP |
5B隔離模塊、8B隔離模塊安裝載板、安裝箱 |
| BNC8 |
8通道BNC端子箱 |
| BNC16 |
16通道BNC端子箱 |
|
|
|
|
