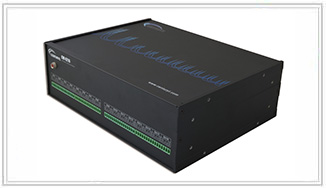

CM4216? 16通道多用途5B隔離信號調理箱 |
|
產品名稱：16通道多用途5B隔離信號調理箱 |
|
產品描述： CM4216? 多功能信號調理箱可內置16個不同型號的5B隔離信號調理模塊,直接接入各種傳感器信號(熱電偶、熱電阻、應變、電壓、電流、頻率等)，將其調理成標準電壓/電流信號,提供給后續的數據采集器或其他儀器.
5B系列是專為數據采集設計的高性能模塊化隔離調理產品,可應用于微機程控測量系統、標準數據采集系統、可編程控制器、模擬記錄儀及專用控制系統.5B模塊具有高性能、抗干擾等優點,1500Vrms高隔離,±0.05%精度,非常適合便攜測試系統或其他空間受限的應用場合. |
|
 |
性能指標： |
- ? 信號輸入：可內置16個5B隔離信號調理模塊
-
- ? 信號類型：可直接接入多種傳感器信號(電壓、電流、TC、RTD、應變、頻率等),取決于所用模塊
- ? 信號輸出: 0～+5V、±5V、0～+10V、±10V、0～20mA、4～20mA、±20mA、0～1mA等，取決于所用5B模塊
- ? 配置靈活：同一調理箱內可混插不同型號的5B模塊,每個通道都可選擇不同的信號類型
- ? 信號調理功能：隔離保護、濾波放大、共模抑制、工頻抑制、傳感器供電、冷端補償、線性補償?shù)?詳見5B模塊選型表
- ? 高隔離性能：
-輸入電源 - 數據采集系統：500VDC
-信號輸入 - 數據采集系統：1500VDC
-輸入通道 - 輸入通道：500VDC
- ? 信號連接：
-接入:螺絲端子,可選冷端補償
-接出:D型37芯端子
- ? 供電方式：AC220V供電;12V直接電源(如汽車電瓶)供電;可選用可充電電池模塊供電
- ? 使用環境：-40～85°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：280mm×220mm×88mm
- ? 重量: 1.7kg(不包含模塊)
|
訂貨信息： |
型號 |
描述 |
| CM4216™ |
16通道5B隔離信號調理箱,螺絲端子輸入,D型37芯端子輸出 |
|
