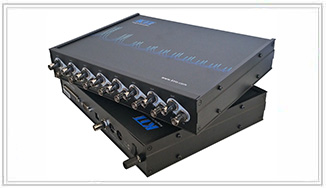

CM3508D? 8通道動態信號調理模塊 |
|
產品名稱： 8通道動態信號調理模塊 |
|
|
產品描述： CM3508D?系列8通道動態信號調理模塊,
主要用于動態信號測試系統的前級信號調理,可對壓電傳感器,如加速度計或音頻信號以及其他各種類型的動態信號進行調理.具有程控增益、濾波(低通濾波或抗混疊濾波)、AC/DC耦合等功能,同時可為IEPE型傳感器提供恒流源.CM3508D?系列全程控動態信號調理模塊，采用5階Butterworth濾波器，內裝協處理器及存儲器,各項參數均可通過軟件設置, 實現完全程控：增益設置、濾波截止頻率、AC/DC耦合等.體積小巧,便于攜帶,是進行現場動態信號測試的最佳選擇。 |
|
 |
性能指標： |
- ? 信號輸入：8通道，IEPE型加速度傳感器信號
- ? 信號輸出：±10V
- ? 傳感器供電：每通道獨立的4mA恒流源,可直接接入IEPE型加速度傳感器;對于電壓信號,可程控取消激勵源.
- ? 增益放大：1、2、5、10、20、50、100，每通道獨立程控設置
- ? 耦合形式：程控選設AC或DC耦合,AC耦合時,高通的低端截止頻率為0.16Hz（可定制0.05Hz）
- ? 濾波功能：每通道獨立的可編程5階Butterworth低通濾波器,截止頻率：2Hz~30kHz
- ? 輸入阻抗：1MΩ,有效減少回路誤差
- ? 積分功能：每通道獨立可編程積分、無積分、一次積分（速度>5Hz）、二次積分（位移>5Hz）
- ? 隨機軟件：友好的Windows環境下操作控制軟件,可在試驗過程中隨時進行參數設置與修改,
包括恒流源、增益、截止效率等設置,并可進行參數狀態查詢.
- ? 計算機控制通訊接口：USB; 多臺連接接口：RS-232
- ? 傳感器狀態指示燈：每通道傳感器故障、激勵源指示
- ? 供電：12VDC@1A
- ? 信號連接：
-接入:BNC端子
-接出:同時提供D型37芯端子和BNC端子兩種輸出方式
- ? 使用環境：-20～70°C（工作溫度）、-40～85°C（貯存溫度）
- ? 外形尺寸：280mm×220mm×50mm
- ? 重量:1.6kg
|
訂貨信息： |
型號 |
描述 |
| CM3508D |
8通道動態信號調理模塊,5階Butterworth濾波，增益可選(1,2,5,10,20,50,100) |
|
